Çelik Yapıların Deprem Dayanımı
1. Hibrit Çelik Yapıların Tanımı ve Kapsamı
Türkiye’de “hibrit yapı” kavramı, soğuk şekillendirilmiş çelik elemanların betonarme, sıcak haddelenmiş çelik veya ahşap ile entegre çalıştığı sistemleri tanımlar. Hafif çelik en az %25 yatay yükü taşır; arayüz birleşimleri (kayma vidaları, ankrajlar, bulonlar) tam etkileşim sağlar. Deprem tasarımı TBDY 2018’e ek olarak “Hafif Çelik Yapım Sistemleri Tasarım, Hesap ve Yapım Esasları”na göre yapılır.
Hibrit sistemlerde davranış katsayısı (R) yüksek süneklik düzeyinde 14-17,5’e ulaşır (DTS 1-4’e göre). Bu, deprem enerjisinin daha fazla dağıtılması anlamına gelir. İzin verilen bina yükseklik sınıfları (BYS) hibrit için 14-17,5 m’ye kadar çıkabilir. Kompozit döşeme, diyafram rijitliğiyle sistemin genel sünekliğini artırır.
2. Sistem Bileşenleri ve Kompozit Etkileşim
a. Cold Form Profil (Soğuk Şekillendirilmiş Çelik İskelet)

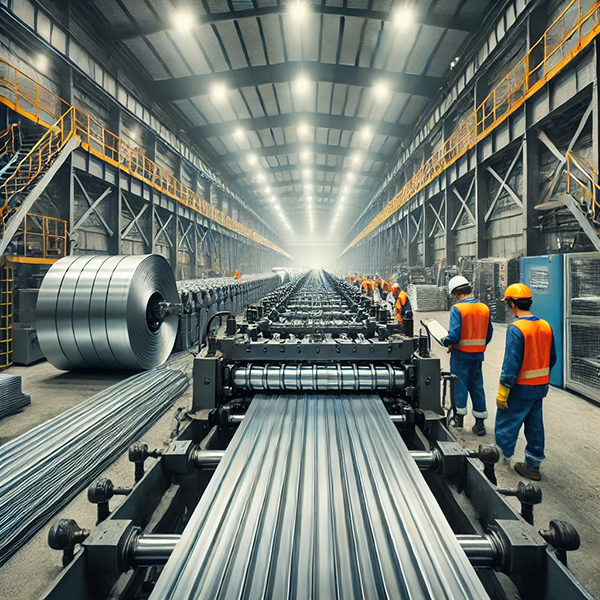

C-profil, U-profil, Sigma profiller (0,8-3 mm kalınlık) galvanizli sacdan (S350GD veya benzeri) soğuk haddelenerek üretilir. Avantajı: Hafiflik (yoğunluk 7850 kg/m³ olmasına rağmen kesitler ince), hızlı üretim. Dezavantajı: Yerel burkulma eğilimi yüksek; bu nedenle etkin genişlik metodu (EGM) ile tasarım yapılır.
b. Saç Plaka (Trapezoidal Çelik Döşeme Sacı)
0,8-1,5 mm kalınlıkta profilli sac (genellikle 50-100 mm yükseklik). Beton dökümünde kalıp görevi görür, kompozit etki için gövde kabartmaları (embossments) ve uç rijitleştiriciler kullanılır. Depremde döşeme diyaframı olarak kritik rol oynar.
c. Kompozit Döşeme (Saç Plaka + Beton + Kayma Bağlantıları)
Saç plaka üzerine dökülen beton (C20/25 ve üzeri) + çelik saplamalar (shear studs) ile tam kompozit etki sağlanır. Beton basıncı, çelik çekmeyi alır. Etkin genişlik yöntemiyle moment kapasitesi artar; sehim ve titreşim kontrolü iyileşir. Depremde kat rijitliği %50-100 artar, yanal kuvvetler duvarlara eşit dağılır.
Tipik kesit detayı: Cold form kirişler üzerine saç plaka, üzerine beton + donatı + shear stud. Bu kombinasyon, hibrit yapının hem hafif hem rijit olmasını sağlar.
3. Deprem Etkisi Altında Davranış ve Performans
Kompozit döşeme, rijit diyafram etkisiyle deprem kuvvetlerini (E) yatay olarak kesme duvarlarına (shear walls) aktarır. CFS kesme duvarlarında çelik levha kaplama veya X-şeklinde strap bracing kullanılır. Histerezis eğrilerinde “pinching” (sıkışma) gözlense de enerji dissipasyonu yeterlidir.
Deneysel çalışmalar:
- CFS-kompozit çerçevelerde kat rijitliği ve enerji dissipasyonu önemli ölçüde artar.
- 10 katlı CFS bina shake-table testlerinde (UC San Diego) sistemin yüksek sismik bölgelerde bile dayanıklı olduğu gösterilmiştir.
- Hibrit kompozit kolon-çerçeve sistemlerinde süneklik katsayısı 4-7 arasında ölçülmüştür; duvar panelleri başlangıç rijitliğini ve erken enerji dissipasyonunu artırır.
CFS duvarlarda CFRP takviyeli vidalar veya çelik levha kaplama ile kesme dayanımı %30’dan fazla artar. Kompozit döşeme, kat arası deplasmanları sınırlayarak P-Δ etkisini azaltır.
4. Tasarım Esasları (TBDY 2018 ve Hafif Çelik Yönetmeliği)
- Yük birleşimleri: 1,2G + 1,0Q + 0,2S + 1,0E (YDKT).
- Stabilite: İkinci mertebe etkileri (P-Δ, P-δ), geometrik kusurlar ve burkulma (yerel/distorsiyonel) mutlaka kontrol edilir.
- Birleşimler: Kayma vidaları, hold-down’lar ve shear anchor’lar sünek tasarlanır.
- Diyafram hesapları: Kompozit döşeme vidalı bağlantılarla panellere kuvvet aktarır.
- Süneklik düzeyi: Yüksek süneklik için detaylandırma zorunludur (R=14-17,5 hibrit için)
5. Avantajlar ve Sınırlamalar
Avantajlar:
- Düşük kütle → düşük sismik kuvvet.
- Hızlı montaj (fabrika üretimi + yerinde vidalama).
- %40’a varan çelik tasarrufu (kompozit etkiyle).
- Mükemmel yangın ve korozyon koruması (galvaniz + beton).
- Sürdürülebilirlik (çelik %100 geri dönüştürülebilir).
Sınırlamalar:
- İnce kesitlerde burkulma riski (detaylandırma kritik).
- Birleşimlerde yorulma ve gevşeme (deprem tekrar yüklemesi).
- Yüksek katlarda (17,5 m üzeri) betonarme çekirdek gerekebilir.
- Ses ve titreşim yalıtımı ekstra önlem ister.
